基礎工事④・・・水平になって下さいナ。2020.07.30
 |
耐圧盤のコンクリート打設工事が完了し、 養生期間も終わったので 墨出し工事を行いました。 墨出し工事が完了したら、 型枠を固定する為に使用するセパレーターを 固定しましょう。 |
 |
次に基礎を貫通する配管がある場所に スリーブを固定します。 写真中央の緑テープのモノがスリーブです。 HPでUPするのを忘れていましたが、 耐圧盤のコンクリート打設前にも 同様のスリーブ工事を行いました。 ちなみにスリーブは 柱の直下やアンカーボルトの位置には入れません。 |
 |

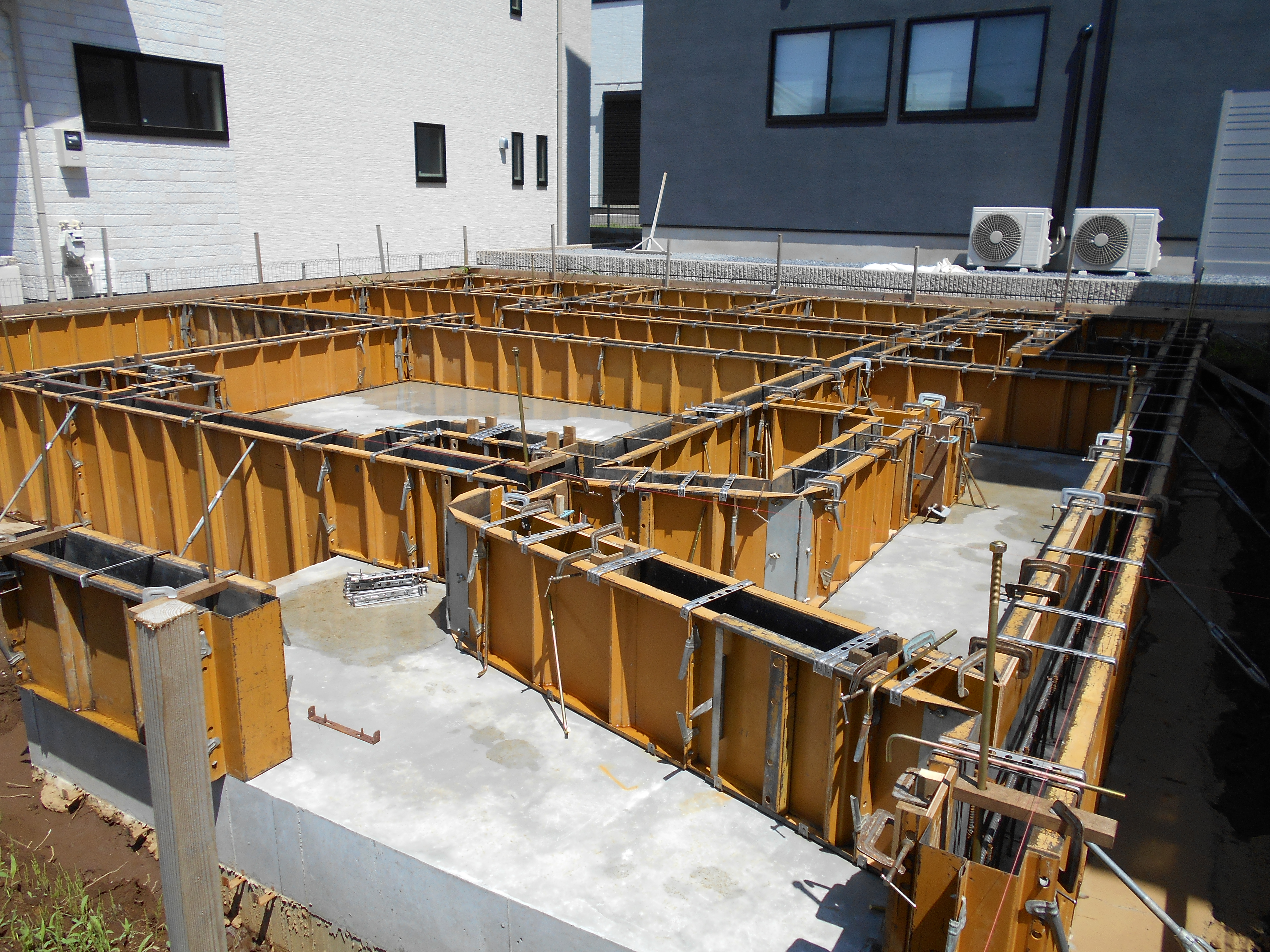

スリーブ工事が完了したら 型枠を固定します。 型枠の固定が完了したら ホールダウン金物用のボルトを型枠に固定します。 写真手前の長いボルトが ホールダウン金物用のボルトです。 ちなみにホールダウン金物用のボルトは 全部で16本使用しました。 |
 |
いよいよ基礎の立ち上がりの コンクリート打設工事です。 いつものようにポンプ車とミキサー車の出番です。 |
 |
基礎の立ち上がりの幅は150㎜です。 使用している鉄筋はD13とD10・・・。 なので13㎜+10㎜＝23㎜。 150㎜-23㎜＝127㎜。 127㎜÷2≒63㎜。 ・・・カブリ厚さ・・・確保できますね。 ちなみに立ち上がりの鉄筋の上端部に フックを付けてしまうと カブリ厚さが取れない場合があるので 基礎幅を厚くするなどの措置が必要です。 |
 |

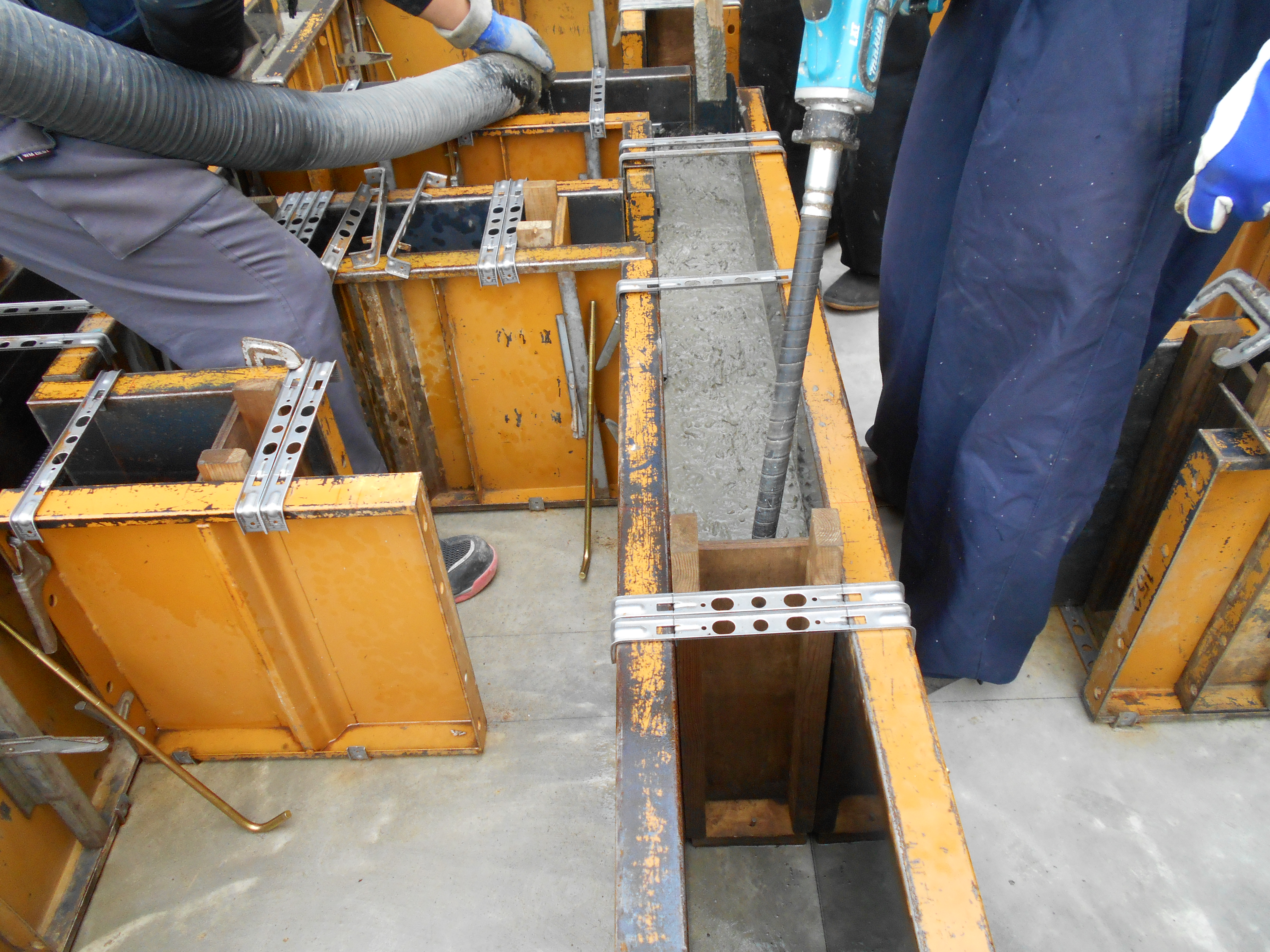

バイブレーターを使用して コンクリートの打設が完了したらアンカーボルトを 立ち上がりの上部に植えていきます。 アンカーボルトは長さ400㎜、径は12㎜です。 ちなみにホールダウン金物用の ボルト長さは900㎜、径は16㎜です。 |
 |
・・・アンカーボルトの植え込み？完了です。 |
 |
植え込みが終わり ホッとしたのも束の間 基礎の上部にレベラーを流し込みます。 写真はレベラーのネタです。 規定の水量を守って、 レベラーと水を よ～く攪拌します。 |
 |
よ～く攪拌したネタを基礎の上部に流し込みます。 このネタはトロトロなので勝手に水平になる・・・ ・・・そうです。 |
 |
レベラーは直射日光に当たると ひび割れをおこしやすくなるので ブルーシートで養生をして 基礎の立ち上がり工事は完了になります。 そして・・・養生期間に入ります・・・。 |
