基礎内部の型枠工事～ＨＤボルト設置。2017.08.07
 |

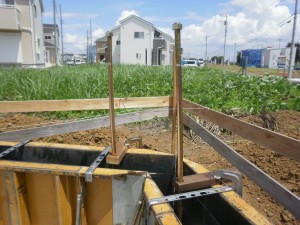

基礎内部の型枠（かたわく）工事を、行いました。 まずは、先日、記した墨に従い、型枠材を設置していきます。 型枠の脚部には、セパレーターと呼ばれる金物が設置してあります。 |
 |
次に、基礎の天端（てんば）の位置に印をしていきます。 写真の白い線が、印です。 尚、建築現場では、一番上側の端部のことを、天端（てんば） 又は上端（うわば）。 一番下側の端部のことを、下端（したば）などと呼んでいます。 |
 |
印がでたら、ＨＤボルトの設置工事です。 Ｈ（ホール）Ｄ（ダウン）ボルトとは、 基礎と柱の脚部を固定する為に必要なボルトのことです。 ＨＤボルトの位置や本数は、許容応力度計算、もしくはＮ値計算に よって決定しています。 今回、建築確認申請を提出した、つくば市役所では、Ｎ値計算書の 添付義務があった為、Ｎ値計算を根拠にしています。 Ｎ値計算については、疑問点も多くありますが、 暑苦しい話題になるので、やめておきましょう。 |
 |
ＨＤボルトの写真です。 長さは900ｍｍ。 太さは16ｍｍです。 脚部に”笠”が付いています。 基礎部分に使用したＨＤボルトは、22本です。 通りすがりの建築現場などで、ＨＤボルトが6本位しか無い現場を 見かけますが、不足していないのでしょうか？ ・・・私が、心配することでは、ありませんね。 |
 |
笠の写真です。 尚、ＨＤボルトに付きましては、 以前、説明した記憶があるので省略します。 |
 |
最後に型枠の上側にセパレーターを設置して、 今日の工事は終了です。 次回は、基礎立ち上がり部分の、コンクリート打設工事です。 ＰＳ：セパレーターのピッチ（間隔）はおよそ450ｍｍです。 |
