ベースパック工事を行いました。2019.09.02
 |
墨出し工事が完了したので、 ベースパック工事を行いました。 ベースパックとは、鉄骨の柱の脚部（柱脚）を固定する ボルトを設置する工事の事です。 写真は、今日のネタです。 色々ありますね。 |
 |
まずは、写真の金物（フレームベース）の固定作業です。 先日、墨出しをした柱の中心とフレームベースの中心を 合わせて、フレームベースの水平を確認した後、 コンクリートに穴をあけます。 |
 |
穴あけ作業が完了したら、ホールアンカーを 打ち込んで、ナットを締め込みます。 ・・・これで、フレームベースの固定が完了しました。 フレームベース直下のコンクリートの厚さは100㎜以上 必要になります。 |
 |
フレームベースの固定が完了したら、 写真の金物（フレームポスト）を仮固定します。 |
 |
次に、仮固定したフレームポストにアンカーボルトを 仮固定します。 |
 |

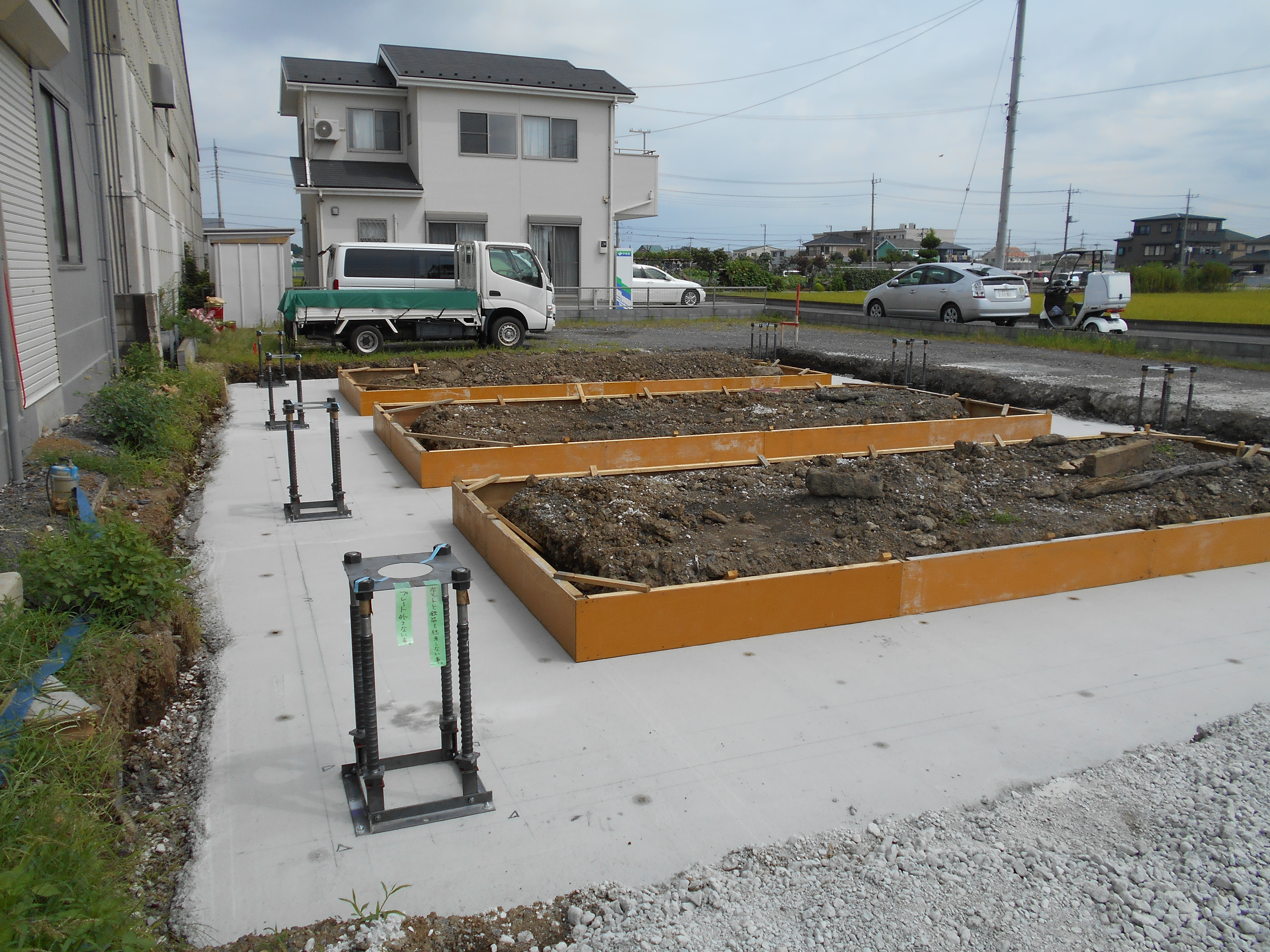

・・・すると、こんな感じになりました。 ４本ある鉄の棒が、アンカーボルトです。 このアンカーボルトの位置を正確に固定する工事が、 今回、行っているベースパック工事になります。 ・・・このままでは、アンカーボルトの高さが一致していませんね。 なので、レベル測量器を使用して、ボルトの高さを合わせます。 |
 |
ボルトの高さを合わせたら、 仮固定したアンカーボルトの上側に、 写真のプレートを乗せて、仮固定します。 |
 |
今回の建物の柱の本数は8本になります。 8本全てのベースパックの仮固定が完了したら、 基準となるベースパック（数箇所）に、下げ振りを3本垂らして、 ベースパックの中心と、墨出しの柱の中心を合わせます。 そして、固定します。 |
 |
固定したベースパックに糸を固定して、柱の位置を確認します。 糸を使用して、位置を確認する事を、 ”通りを見る。”と表現します。 通りの確認をしながら、柱の中心の距離を確認して、 ＯＫならばベースパックを固定して完了になります。 |
 |
ベースパック工事、完了しました。 工事完了後、対角線距離を測ってみたら、 誤差1/16.000㎜でした。 なかなかの精度ですね。 |
